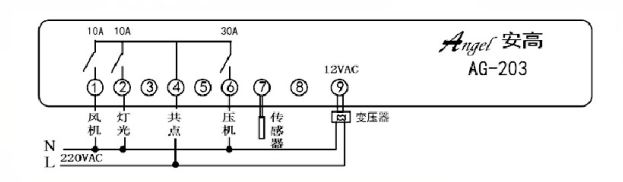

AG-203
接線圖

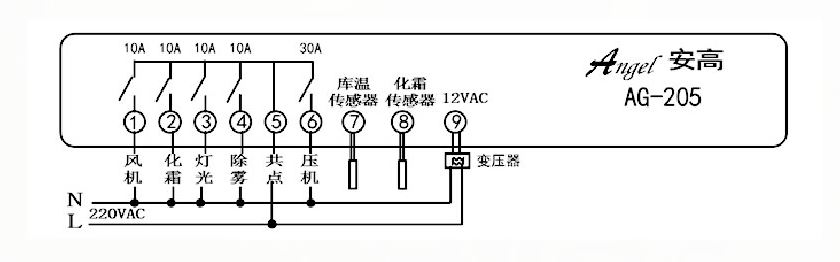

AG-205
接線圖
功能特點
1小型一體化智能控制,可直接控制一匹以內(含一匹)壓縮機，溫度顯示/溫度控制/停機化霜照明控制/風機控制/高、低溫報警/設定記/參數鎖定/自診斷
規格尺寸
外觀尺寸:142mm*40mm*40mm
開孔尺寸:138m*32.5mm
技術參數
1.控制溫度范圍:-45℃C~50℃,出廠值:-18℃C
2.溫度顯示范圍:-45℃~120℃,精度:±1℃
3.溫度精度:-50C~50℃時±1℃。其他±2℃
4.外置密封變壓器輸出:交流12V(一只變壓器只能配一臺溫控器使用)
5.端口輸出容量:壓縮機:30A250VAC,可直接驅動單相1.5HP壓縮機，燈光繼電器:常開10A250VAC風機繼電器:常開10A/250VA
6.前面板防護等級:1P65
7.工作環境溫度:0c~55℃
8.儲存溫度:-25C~75C
9.儲存濕度:20%~85%(無結露)
安全規則
1.嚴格區分傳感器引線,電源線輸出繼電器接口,不可錯接,繼電器
不可過載
2.必須在斷開電源的情況下進行接線
使用
1.供電電壓應與機器上標注的電壓相一致,并保證供電電壓的穩定性
2.為避免可能引入的干擾,建議傳感器引線與電力線保持適當距離
3.在卸除傳感器時,將傳感器尾部向下輕微用力取出
